概念

編輯 播報

    測繪儀器，簡單講就是為測繪作業設計制造的數據采集、處理、輸出等儀器和裝置。

    在工程建設中規劃設計、施工及經營管理階段進行測量工作所需用的各種定向、測距、測角、測高、測圖以及攝影測量等方面的儀器。

測繪儀器種類

經緯儀

    測量水平角和豎直角的儀器。由望遠鏡、水平度盤與垂直度盤和基座等部件組成。按讀數設備分為游標經緯儀、光學經緯儀和電子（自動顯示）經緯儀。經緯儀廣泛用于控制、地形和施工放樣等測量。中國經緯儀系列有：DJ07、DJ1、DJ2、DJ6、DJ15、DJ60六個型號(“DJ”表示“大地測量經緯儀”,“07、1、2、……”分別為該類儀器以秒為單位表示的一測回水平方向的中誤差)。在經緯儀上附有專用配件時，可組成：激光經緯儀、坡面經緯儀等。此外，還有專用的陀螺經緯儀、礦山經緯儀、攝影經緯儀等。

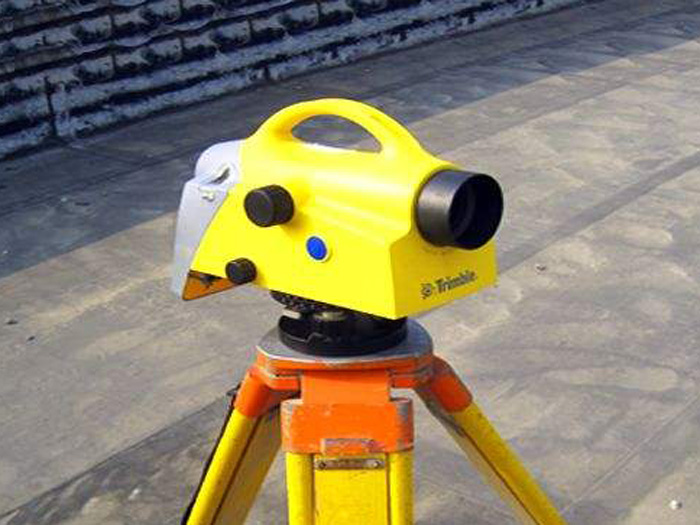

水準儀

    測量兩點間高差的儀器。由望遠鏡、水準器(或補償器)和基座等部件組成。按構造分：定鏡水準儀、轉鏡水準儀、微傾水準儀、自動安平水準儀。水準儀廣泛用于控制、地形和施工放樣等測量工作。中國水準儀的系列標準有：DS05、DS1、DS3、DS10、DS20等型號(“DS”表示“大地測量水準儀”,“05、1、3、……”分別為該類儀器以毫米為單位表示的每公里水準測量高差中數的偶然中誤差)。在水準儀上附有專用配件時，可組成激光水準儀。

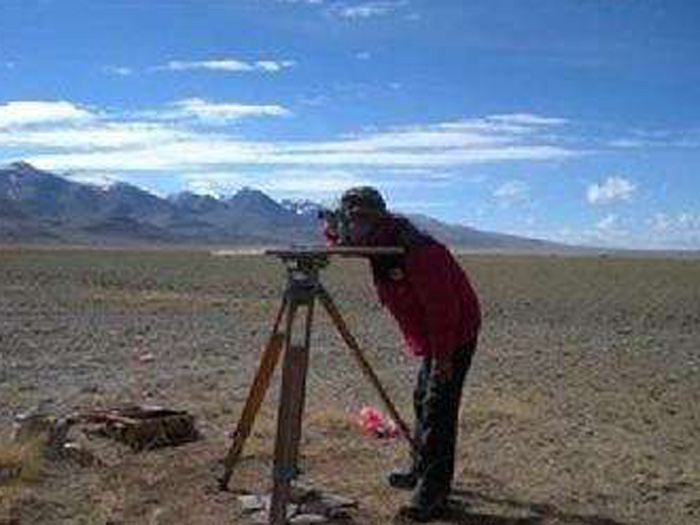

平板儀

    地面人工測繪大比例尺地形圖的主要儀器。由照準儀、平板和支架等部件組成。在照準儀上附加電磁波測距裝置，可使作業更為方便迅速。

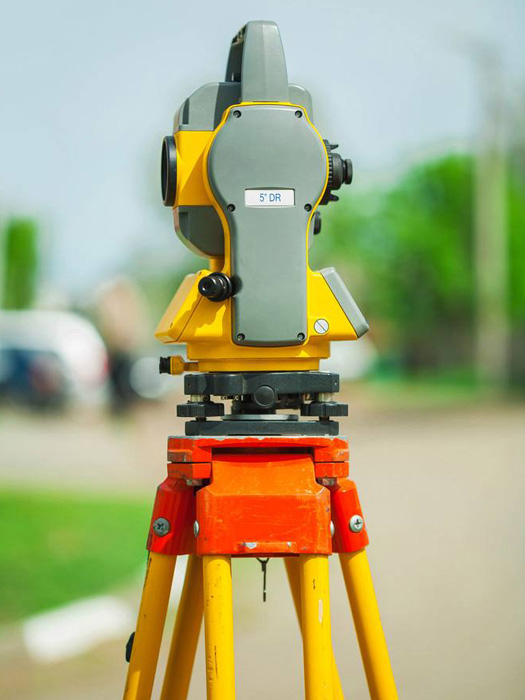

電磁波測距儀

應用電磁波運載測距信號測量兩點間距離的儀器。測程在5～20公里的稱為中程測距儀，測程在5公里之內的為短程測距儀。精度一般為 5mm+5ppm，具有小型、輕便、精度高等特點。60年代以來，測距儀發展迅速。90年代年來，生產的雙色精密光電測距儀精度已達0.1mm+0.1ppm。電磁波測距儀已廣泛用于控制、地形和施工放樣等測量中，成倍的提高了外業工作效率和量距精度。
