工程地質測繪是指與工程有關的各種地質現象的調查測量工作。通過它可以了解工作區的地質環境，發現與工程建筑有關的地質問題，為進一步調查、勘探及試驗等專門研究提供條件。工程地質測繪工作一般分三個階段進行:準備工作、野外測繪及內業整理。

準備工作

① 搜集測繪區有關的地形地質地貌、航片、衛片及氣象等資料。

② 按勘察階段、工程特性及地形地質復雜程度等確定測繪范圍和比例尺。

③ 查勘現場后編制測繪大綱

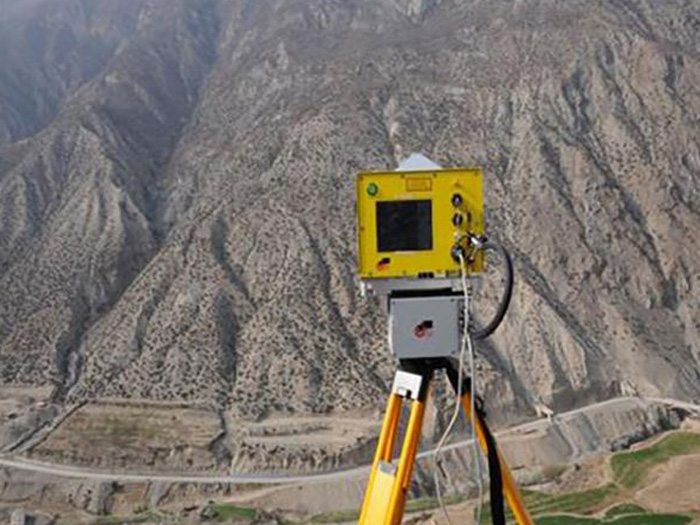

野外測繪

① 測繪工作方法

根據測區的地質、地形及交通條件布置測線和觀測點，選擇典型剖面編制地層或巖層柱狀圖，按測繪比例尺確定地層劃分單位。水電工程地質測繪的比例尺分大、中、小三類:1：500~1：50000、1：10000~1：50000、小于1:50000。一般比例尺小于1 ：5000地質圖多用已有資料或遙感地質資料結合現場重點校核、補充編制而成口測繪用的地形底圖等于或大于地質圖的比例尺，并以選用近期航片繪制的為好。比例尺大于1:5000的測繪，地質點用儀器測定。在測繪過程中隨時整理記錄和草圖。

② 測繪工作內容

主要有:地層巖性包括巖石種類、地質年代、巖石和巖層的形成順序、分布、厚度，組成物性質、結構及其變化規律。注意其中的軟巖、可溶巖及其夾層，如火山巖噴發間歇風化層，蝕變帶，滑石、石墨及綠泥石片巖，以及第四紀巖層中的軟土、膨脹土、濕陷性黃土、粉細砂、架空的砂礫石層等的分布。地質構造包括:褶皺的形態及分布，斷層的規模、分布、產狀、斷距、錯動痕跡及第四紀活動跡象；不同巖性和構造部位裂隙發育程度及規律。地貌包括：河谷斷面、岸坡、階地、沖溝、洼地、河間地塊及分水嶺等，物理地質現象包括:喀斯特、滑坡、崩塌、泥石流、風化卸荷等的分布、規模、成因和發展趨勢。水文地質包括井泉等地下水露頭的分布、補給條件，水位、水質、水溫、水量及其隨季節的變化規律等。

內業整理

①清理標本、地質像片及底片，填寫標簽和說明后配套保存。

②整理地質點卡片和素描圖。

③編制各種匯總表。

④繪制地質平面及剖面圖。

⑤按擬定的提綱編寫測繪說明或報告。
